量大优惠不锈钢袋式小型双联果蔬汁饮料液体带滤袋精细双联过滤器

    重量(具体以实际生产为准):65KG-150KG

    生产能力:3-10t/h

    外形尺寸(具体以实际生产为准):972×320×880mm

视频中心
产品详情

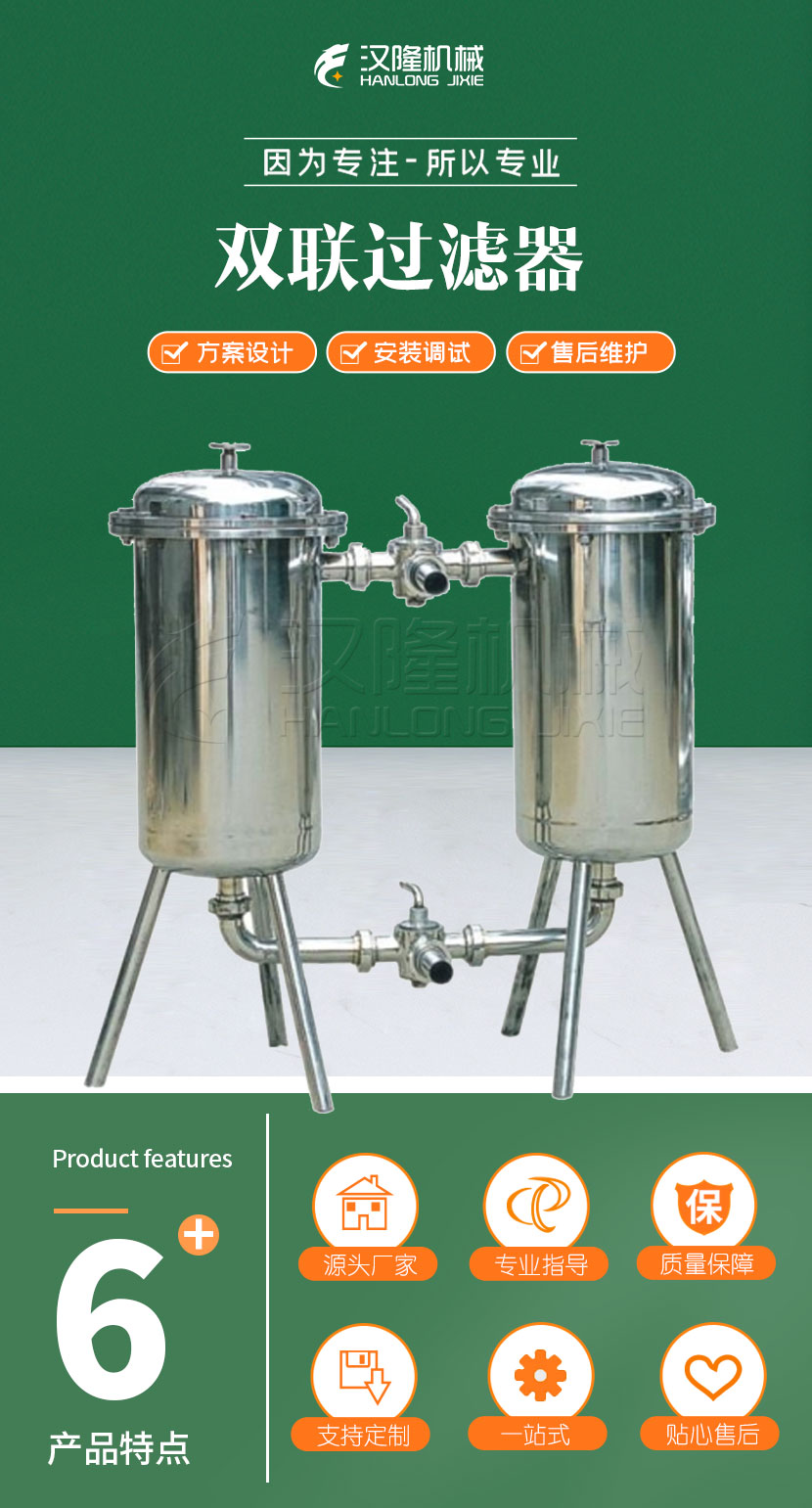

双联过滤器是由两只圆柱体组成,适用于果汁饮料、糖液等液体中肉眼看不见的固体杂质的净化过滤。
两只过滤器交替使用,可在不停机的情况下更换滤网,适于连续生产。

一、双联过滤器是也称双联切换过滤器。它是由两台不锈钢过滤器并联而成,具有结构新颖合理、密封性好、流通能力强、操作简便等诸多优点,应用范围广泛、适应性强的多用途过滤设备。尤其是滤袋侧漏机率小,能准确地保证过滤精度,并能快捷地更换滤袋,过滤基本无物料消耗,使得操作成本降低。


二、工作原理
本设备全部采用不锈钢制造,是二个柱体组成,系单层不锈钢焊接结构,内外表面抛光,顶部装有放气阀,以便工作时放气之用。管道接头采用胀合连接,经0.3Mpa水压试验,三通外螺纹旋塞启闭灵活,该设备结构紧凑,操作方便,维修简单。
双联过滤器又称并联切换过滤器,采用两个三通球阀,将两个单筒过滤器组装在一个机座上,清洗过滤器时不必停车,保证其连续工作,是不停车生产线过滤装置好的选择,本过滤器的过滤元件,除采用不锈钢滤芯外,亦可采有优良蜂房式脱脂纤维棉,可滤掉粒径1μ以上的颗粒,本过滤器亦可单筒使用,此时只需去掉共同机座,其余尺寸不变。
双联过滤器内外表面抛光处理,滤筒内装有不锈钢滤网和滤网支撑篮;顶部装有放气阀,供过滤时排放滤器内空气作用。上盖与滤筒连接采用快开式结构,更方便清洗(更换)滤网,三只可调节式支脚可使滤器平稳放置在地面上。连接管路采用活接或卡箍连接方式,进出料阀门采用三通球阀启闭,耐压耐温,操作灵活方便,无料液泄漏更卫生。


三、适用范围
1、化工,石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等。
2、化工生产中的腐蚀性物料,如:烧碱、浓稀硫酸、碳酸、醋酸等。
3、制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
4、轻工食品,制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。


四、安装使用
1、安装使用时,应注意对控制箱、传感器及传动部分的保护,防止损坏;
2、按照不锈钢自清洗过滤器本体上的箭头提示方向连接管道;
3、调式电动部分时,请注意电机的转动方向要与标识方向一致;
4、安装时应考虑便于检修,且应安装旁通管道;
5、安装时应尽量考虑排污口在下部,便于杂物的排放;
6、排污管接到排污沟,排污管道不宜过长 。


五、尺寸技术参数
1、过滤面积:0.15㎡、0.30㎡;
2、过滤能力:5t/h、10t/h;
3、适用温度:≤120℃;
4、滤网孔径:60~400目(供选);
5、工作压力:≤0.2MPa;
6、滤器材质:304/316L;
7、进出口管径:32mm、40mm;
8、内外表面处理方式:内镜面抛光,外镜面抛光或亚光 。

产品参数


型号
过滤面积(m2)
流量(t/h)
外形尺寸mm




ZHP-H15
0.15
3
860×300×750




ZHP-H25
0.25
5
900×320×1100




ZHP-H30
0.3
10
972×320×880
