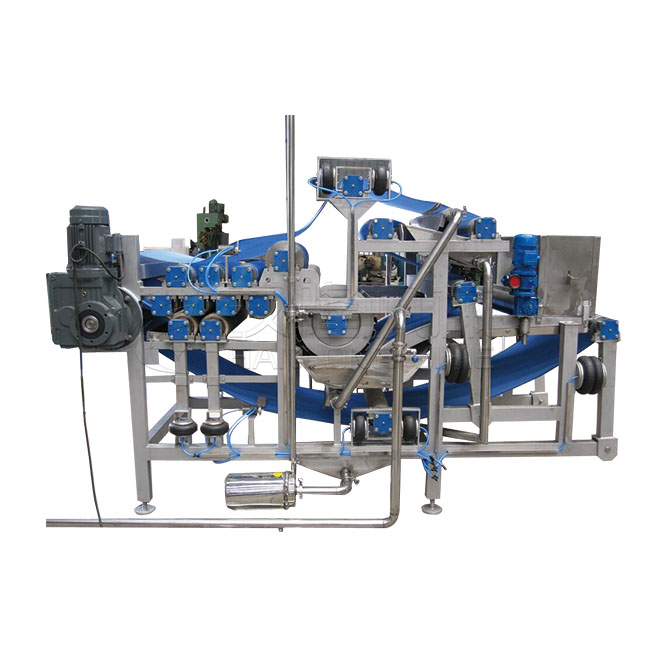

商用大型不锈钢果蔬榨汁设备 多功能苹果破碎 专业压滤机

本机是利用多个压辊对进入滤网中的物料进行压榨。该机自动进出料，连续工作，压榨充分，出汁率高，渣含水率低等特点，广泛应用于果蔬类取汁工艺流程中。

一、概述

A  产品特点、用途

该机为我公司消化吸收国外先进的带式榨汁机精心研制而成，具有节能、自动进出料、连续工作、压榨充分，滤饼含水率低等特点，广泛适用于果蔬类取汁、环保工艺流程中。用于苹果类榨汁，出汁率高达75-78%，较国产原有其它机型提高35%。

二、结构特征与工作原理

见附图一，该机由机架、上下驱动轴、减速驱动总成，压辊组合、压滤带、清洗带组件、进料组件、涨紧装置、带纠偏组件、增压装置、安全保护装置、气压控制部件、清洗水过滤装置等组成。

电机由变频器指挥无级变速，可实现连续平稳的恒功率调速。压榨带为尼龙丝经纬编织而成，具有耐酸碱、符合食品卫生，易出汁、不吸水、高强度的特点。

压辊：按物流走向，所接触的压辊半径减小、曲率渐大。L型压辊结构独特合理，各种压辊的配置，有不锈钢辊、搪胶辊，大小分配合理。

压榨带的涨紧采用气囊冲气自动涨紧，不但平稳而且避免过载，安全可靠，并配置压力继电器，可自动安全停机，实现全过程自动化。

压榨带的清洗采用螺旋面（弧形）过滤筛自动过滤、排渣，配有高压泵及喷射装置，能方便地边过滤边清洗压滤带，使该机具有良好的和出汁效果，且节约能源。

工作原理：（见附图二）经过细化的原料（固液混合物）由螺杆泵连续泵入进料斗中（物料占带宽可调节），由压料辊分布均匀。在下弯的楔形区内，大量水分被缓慢地压出，形成可压榨的滤饼，在压榨去，一个带L型压条的压辊将水份压出，并保证水份很快从两边溢出，以后的压辊直径递减，滤带呈S型，产生递增的表面压力与剪切力，保证了较佳脱水效果，为了进一步提高脱水率，再另加一个能产生线性压力和周边压力的压辊。脱水后的滤饼由耐磨型料刮板刮下，两条滤带均由高压喷嘴不断冲洗，以保证持续的高压效果。喷洗水通过回流泵经弧形过滤网自动过滤、排渣、循环使用，节约能源。

三、安装、调整

1、压榨机两侧空间不得小于2.5m。

2、吊装过程中，不得以压辊承载。

3、定位后用水平仪校平，固定支承座。

4、逐一检查各压辊是否运转灵活。

5、给每个压辊添加规定的润滑脂。

6、检查各个水槽是否安装牢固。

7、接通各种动力及控制电器设备，安装各液位、料位控制电器。

8、通电设备分别试车，泵转向见转向牌。

9、试气路是否正确。

10、试运转，并反复试用安全停车是否有效，带纠偏装置是否有效。

11、切断电源，清洗全机，安装压滤带不得有妨碍带运转的障碍。

12、冲气胀紧。

13、加水正式试机。

14、试车空转不得少于3次，每次为3小时。

15、再次检查无误时，可正式投料连续生产。

16、停车：空运载清洗，保持机内外、特别是各压辊及压滤带洁净，切断电源气源。

17、定期对设备进行检查，定期对各润滑部位加进润滑脂。

四、生产操作规程

1、储罐内注满清水。

2、启动空压机，达到规定压力备用（气压0.7Mpa，耗量1m3/h）。

3、关闭放气阀，打开进气阀，调节4只增压阀，涨紧上下带，压力表压力为0.2-0.3Mpa,上带使用压力略低于下带，纠偏压力0.4Mpa，加压辊压力为0.35-0.4Mpa。

4、开启主动力（主轴转速控制在8r/min），开启布料辊、清洗泵、带集水槽有一定水量后开启回流泵。

5、启动进料泵或升运机。

6、生产过程中视储槽中水容量，适时补充清水。

7、停机时关闭进料泵或升运机，空载清洗上下带，带清洗完毕后关闭清洗泵、回流泵。喷洗转动的布料辊及除压滤带以外的其他部位，保持机内外洁净，关闭电源、气源，打开放气阀。

五、维护保养

1、定期对设备进行检查，定期对各润滑部位注入润滑脂（如轴承部位、齿轮部位）。

2、适时往减速机内注入润滑油。主动力为无级变速机时，必须加入ub-1牵引液（详见机上标牌指示）。

特别警告

▲所有泵严禁无料空转、反转！

▲主机严禁无气空转、反转！

▲严禁有异物进入压滤带、压辊之间！

▲自动进放气开关（阀门）在无气工作状态下不得长时间工作（限10分钟）！

带式榨汁机结构示意图

1、机架　2、下驱动轴　3、上驱动轴　4、无级变速器　

5、带纠偏机构　6、压滤带　7、清洗带组件　8、进料件　

9、胀紧部件　10、压辊组合　11、增压装置

带式榨汁机工作原理图

DYJ型带式榨汁机系统示意图

转阀安装使用说明及结构示意图

一、安装与使用

1、将阀体固定在支架上。

2、将纠偏挡板装入紧固件，作初步紧固。

3、将紧固件安装在阀心轴上，与阀体端面保持2mm间距，注意轴锉口处向上，与阀体中心线相平行，严禁错位，锁紧紧固件。

4、接通总进气，接通气囊气管，打开气阀供气，用手缓慢移动纠偏挡板，看气囊与气管安装是否同步，不同步两气管互换。

5、根据具体工作状况，及时进退调整纠偏挡板前后位置，也可将支架整体移动，调整至较佳位置坚固。

6、纠偏挡板必须与网带始终保持接触，重心向网带一边可作小范围调整，但必须注意轴上锉口方向始终向上，与阀体中心线相平行。

二、结构示意图

1、 左阀体　2、挡板　3、锉口　4、轴　5、紧固件　6、右阀体
